گریتینگ چیست؟ انواع، مشخصات و کاربردها

جدیدترین مطالب

گریتینگ (که با عناوینی مانند پنجره، توری و شبکه در صنعت و ساختمان‌سازی شناخته می‌شود)، یکی از مصالح ساختمانی پرکاربرد است که مهم‌ترین قابلیتش توان باربری خیلی زیاد و وزن کم آن محسوب می‌شود. انواع گریتینگ (Grating) اجزا متفاوتی داشته و در انواع و اقسام مختلف طراحی و تولید می‌شود. این سازه پرکاربرد در تهیه فنس‌ها، ساخت روکش گودال ها، ساخت پله های اسپیرال در پالایشگاه های نفت و پتروشیمی، تهیه کف پوش دور مخازن پتروشیمی و … کاربرد دارد. و معمولا هم به روش هایجوش کربن دی اکسید و اکتروفورج ساخته می شود. برای اینکه بدانید دقیقا گریتینگ چیست و چه اجزا، انواع و کاربردهایی دارد، بندهای بعدی را با دقت بخوانید. اگر قصد خرید و یا مشاهد قیمت گریتینگ ها را دارید، می توانید به قسمت قیمت گریتینگ ها مراجعه کنید.

گریتینگ چیست؟

گریتینگ با به اصطلاح انگلیسی Grating به هر سازه فلزی مشبک یا پنجره‌ای می‌گویند که از کنار هم قرار گرفتن اجزا طولی و عرضی ساخته می‌شود. گریتینگ با عناوینی مانند پنجره، توری و شبکه در صنعت و ساختمان‌سازی شناخته می‌شود. این محصول با فناوری گالوانیزه گرم و مطابق با استاندارد  ASTM A123 ساخته می‌شود. دلیل استفاده از این روش ساخت جلوگیری از خوردگی به منظور به کارگیری در محیط های مربوط و شرایط آب و هوایی نابسامان است. همچنین متریال ساخت شبکه‌ها می‌تواند فولاد، آلومینیوم، کامپوزیت یا فایبرگلاس باشد.

روش ساخت گریتینگ چگونه است؟

برای ساخت انواع توری فلزی از دو روش زیر استفاده می‌شود:

  • جوش کربن دی اکسید: در این روش کیفیت جوش در درجه اول اهمیت قرار دارد. مراحل ساخت در این روش به ترتیب عبارتند از؛ برش تسمه‌ و میلگرد، پانچ تسمه‌‌ها، مونتاژ درپوش و در نهایت جوشکاری نهایی. این مراحل با کمک جوش کربن‌ دی‌ اکسید و ماشین‌آلات تخصصی انجام می‌شود.
  • الکتروفورج: برای تهیه توری از نوع تسمه در چهارپهلوی تابیده‌ از این روش استفاده می‌شود.

انواع گریتینگ کدامند؟

انواع مختلفی از شبکه‌ها وجود دارد که پرکاربردترین آنها عبارتند از:

  • گریتینگ فولادی:

همانطور که از اسمش پیداست این نوع توری از فولاد ضد زنگ یا فولاد کم کربن ساخته می‌شود. مزایای استفاده از گریتینگ فولادی شامل؛ افزایش مقاومت کششی سازه، ایجاد دوام و ماندگاری بالا در سازه در برابر گرما، سرما، باد و بارش  و قابلیت بازیافت و ذوب و به کارگیری چند باره فولاد است.

  • گریتینگ کامپوزیت:

در تهیه این نوع توری از ترکیب فایبرگلاس و رزین استفاده می‌شود. همچنین روش ساخت توری کامپوزیت فرآیند قالب ریزی یا فرایند پالتروژن است. نام دیگر این سازه گریتینگ FRP است. مهم‌ترین ویژگی‌های این محصول نارسایی حرارت و جریان الکتریسیته، مقاومت بالا در برابر خوردگی، ساختار مستحکم و وزن سبک آن است.

  • گریتینگ استیل:

توری فولاد ضد زنگ یا استنلس استیل یکی از بهترین توری‌ها از نظر مقاومت در برابر خوردگی و رطوبت، قابلیت پاک کنندگی آسان، قابلیت بازیافت و دوام و ماندگاری است. به طور کلی متریال استیل ویژگی‌های کاربردی زیادی دارد که نمی‌توان به سادگی آن را نادیده گرفت. با این وجود این متریال قیمت بالایی داشته و همچنین گرما را به سرعت جذب می‌کند. به همین دلیل استیل با ایجاد میدان گرمایی دمای محیط را به طور غیرطبیعی افزایش داده و برای استفاده در بعضی صنایع مناسب نیست. مقاله انواع ورق های استیل، هم می تواند اطلاعات خوبی برای شما فراهم کند.

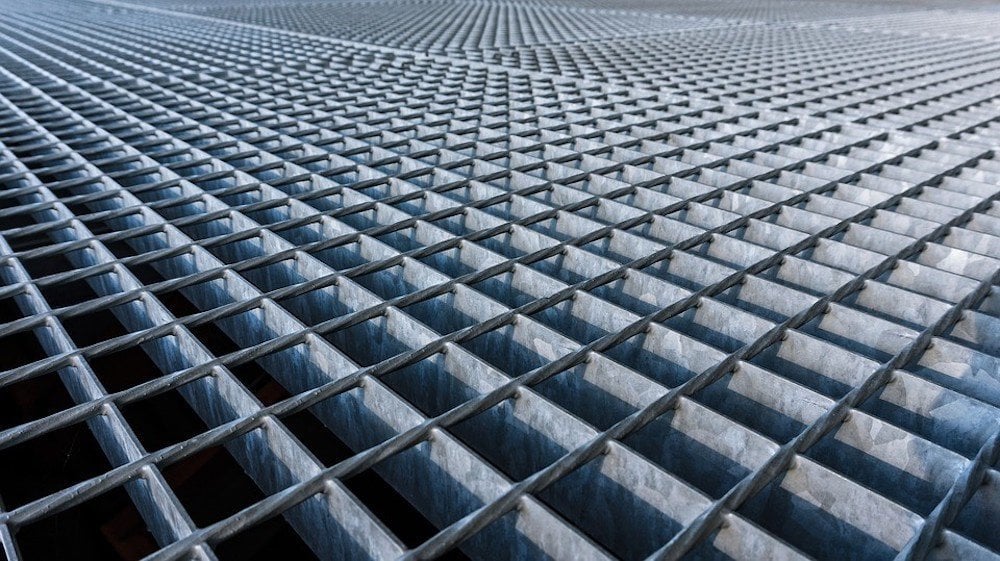

انواع گریتینگ

  • گریتینگ چدنی:

این نوع توری با وجود اینکه در برابر زنگ زدگی مقاوم نیست، مقاومت قابل توجهی در برابر خوردگی و سایش دارد. توری چدنی ارزان قیمت است و ظرفیت بالایی در برابر وزن‌های سبک و سنگین از خود نشان می‌دهد.

  • گریتینگ آلومینیومی:

برای سازه ها و صنایعی که زیبایی ظاهری متریال مورد استفاده اهمیت دارد، از توری آلومینیومی استفاده می‌شود. وزن سبک، انعطاف‌پذیری، دوام و مقاومت در برابر خوردگی از جمله مهم‌ترین ویژگی‌های این توری است.

  • گریتینگ فولادی کم کربن:

نقطه ضعف این نوع توری مقاومت کششی کم آن است. با این وجود استفاده از توری فولادی کم کربن نظم و ظرافت قابل توجهی به سازه می‌دهد.

  • گریتینگ گالوانیزه:

هزینه تعمیر و نگهداری کم، عمر طولانی، مقاومت در برابر سایش و خوردگی و قابلیت اجرا در سایزهای مختلف از جمله ویژگی‌های مهم این نوع توری است. این محصول همچنین ظاهری زیبا و ظریف دارد.

  • گریتینگ کفپوش گسترده:

کاربرد اصلی این نوع توری در اجرای کفپوش خیابان در بخشی است که برای عابران پیاده در نظر گرفته شده است. در واقع دهانه و لایه‌های این توری وسیع است.صفحات فولادی با کربن سبک را در ساخت این نوع توری به کار می‌گیرند.

  • گریتینگ فولادی جوشی:

برای ساخت این نوع توری از جوشکاری نقطه‌ای تسمه نگهدارنده به تسمه باربری، در یک ترتیب منظم و متقاطع استفاده می‌شود.

  • گریتینگ دندانه دار:

این نوع گریتینگ دارای آرایش ضد لغزش یک طرفه است، که با ایجاد شیار در تسمه مسطح تهیه می‌شود.

  • تسمه در تسمه:

این نوع توری حاصل ترکیب تسمه‌های فولادی در طول و عرض است. در قسمت گریتینگ تسمه در تسمه چیست، این نوع از گریتینگ ها را مفصل تر توضیح داده ایم.

  • تسمه در نیم تسمه:

برای فضاهایی که وزن کمی را تحمل می‌کنند از این نوع توری استفاده می‌شود. تسمه در نیم تسمه همان تسمه طولی یا تسمه رابط است.

  • تسمه در میلگرد:

قدرت تحمل و استحکام بالا، مقاومت در برابر ساییده شدن، سطح غیر لغزنده و مقاومت در برابر یخ‌زدگی از ویژگی‌های این توری است. در واقع وقتی تسمه فولادی و میلگرد آهنی به صورت طولی و عرضی به هم بپیوندند، به آن گریتینگ تسمه در میلگرد می‌گویند.

  • تسمه در چهارپهلو:

در بخش رابط این توری به جای تسمه از چهارپهلو استفاده می‌شود.

مشخصات گریتینگ چیست؟

قابلیت‌های انواع گریتینگ بسته به کاربرد آن متفاوت است. با این وجود مهم‌ترین ویژگی‌های این محصول به شرح زیر است:

  • مقاومت زیاد در برابر میزان بار وارده
  • تحمل ضربه و بارگیری زیاد
  • وزن مناسب
  • قابلیت بازیافت
  • قابل استفاده در محیط های مرطوب برای جلوگیری از زنگ زدگی

گریتینگ از چه اجزایی تشکیل می‌شود؟

اجزای اصلی انواع گریتینگ عبارتند از:

  • تسمه باربری: انتقال نیروهای ناشی از بار وارد بر گریتینگ بر عهده تسمه باربری است. این جز متشکل از تسمه های موازی و مسطحی است که در هر دو انتها تکیه‌گاه دارد.
  • تسمه رابط یا نگهدارنده: هدف از به کارگیری این جز قرارگیری و ایجاد ثبات در تسمه‌های باربری است. برای ایجاد تسمه رابط از تسمه‌های ۶ میلی متری استفاده می‌شود. در ضمن این تسمه‌ها در جهت عمود بر تسمه باربری جوش داده می‌شوند.
  • فریم: نقش فریم به نوعی نگه داشتن اجزا دیگر و بالا بردن استحکام و مقاومت کل سازه است. فریم معمولا در حاشیه گریتینگ به کار گرفته می‌شود.
  • مش‌بندی: به این جز، چشمه نیز می‌گویند. در واقع فاصله بین تسمه‌های باربر و رابط‌ها همان مش‌بندی است. هرچه فاصله میان تسمه‌های باربری کمتر باشد، استحکام شبکه گریتینگ نیز بیشتر است.

کاربرد گریتینگ چیست؟

کاربرد انواع گریتینگ به یک صنعت خلاصه نمی‌شود. از ساخت و ساز بناهای مختلف گرفته تا احداث راه پله‌ها از این محصول استفاده می‌شود. با این وجود مهم‌ترین کاربردهای گریتینگ به شرح زیر است:

  • احداث پیاده روها
  • ساخت راه پله‌ها
  • ساخت سکوها
  • اجرای نیم طبقه‌ها

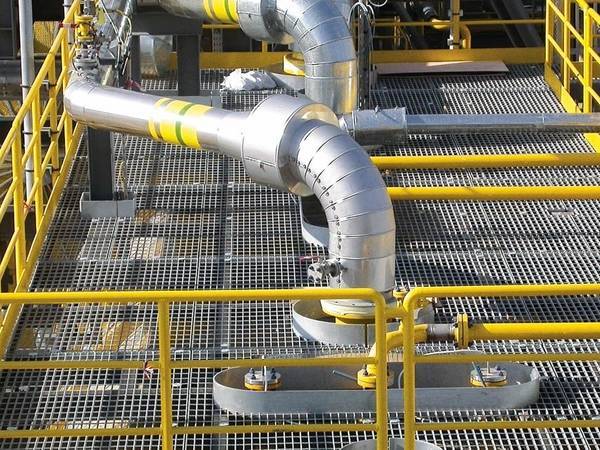

  • تهیه کف‌پوش دور مخازن پتروشیمی
  • ساخت پله‌های اسپیرال در پالایشگاه‌های نفت و پتروشیمی
  • نیروگاه برق
  • سازمان آب
  • سازمان تصفیه فاضلاب
  • سکوهای نفتی و مخازن نفت و گاز
  • روکش دریچه‌های فاضلاب کف کارخانه
  • ساخت دریچه‌ها و فیلترهای جریان آب
  • دکوراسیون و معماری داخلی
  • کشتی سازی
  • ساخت پارکینگ
  •  شهرسازی
  • اجرای راهروها
  •  ساخت روکش گودال‌ها
  •  ساخت روکش سوراخ‌ها
  •  اجرای پلکان
  • تهیه فنس‌ها
