در طراحی سازه‌های فلزی، انتخاب صحیح پروفیل فولادی استاندارد نقش مهمی در استحکام و پایداری آن دارد. جدول اشتال ناودانی یکی از مراجع اصلی برای شناسایی و مقایسه مشخصات فنی انواع ناودانی‌ها است که از آن برای محاسبه وزن و انجام محاسبات سازه‌ای استفاده می‌شود. استخراج مشخصات هندسی ناودانی و همچنین تحلیل فنی مانند محاسبه بارهای استاتیکی یا مقاومت خمشی، جدول اشتال را به ابزاری پرکاربرد در مهندسی سازه تبدیل کرده است. با توجه به کاربرد بالای جدول اشتال، در این مطلب راهنمایی کامل برای استفاده از این جدول در تعیین وزن ناودانی با فرمول ساده و محاسبات مهندسی بر این اساس را توضیح می‌دهیم. اگر قصد خرید ناودانی را دارید با مطالعه این مقاله میتوانید به راحتی وزن ناودانی موردنظر خود را محاسبه کرده و با استعلام قیمت ناودانی از مجموعه نیک فولاد خریدی بدون نقص و با کیفیت را تجربه کنید.
جدول اشتال ناودانی چیست؟
جدول اشتال ناودانی یکی از روش‌های استاندارد و مرجع تعیین وزن ناودانی برای مهندسان عمران و طراحان سازه‌های فلزی است. در جدول کلاسیک اشتال، مشخصات فنی پروفیل ناودانی مانند ابعاد، سطح مقطع، وزن هر متر طول، ممان اینرسی، مدول مقطع بر اساس استاندارد DIN آلمان درج شده است.
در بین فعالان بازار اگر وزن ناودانی خریداری شده کمتر از وزن استاندارد جدول اشتال باشد، در اصطلاح به آن «ناودانی سبک» و اگر برابر وزن استاندارد جدول باشد، «ناودانی سنگین» یا «اروپایی» می‌گویند. البته تفاوت وزن ناودانی خریداری شده با جدول اشتال نشانه بی‌کیفیت بودن ناودانی نیست و برای ارزیابی کیفی هر پروفیل از جمله ناودانی بررسی گواهی کیفیت تولید و استاندارد اهمیت دارد.
کاربرد جدول اشتال ناودانی
جدول اشتال ناودانی علاوه بر تعیین وزن استاندارد در محاسبات مهندسی، در موارد زیر هم کاربرد دارد:
- محاسبات سازه‌ای مانند مقاومت خمشی، برشی، پیچشی، تحمل بار
- انتخاب مقطع مناسب ناودانی با توجه به میزان تحمل بار آن
- محاسبه وزن سازه و تعیین قیمت نهایی پروژه
- مقایسه ناودانی‌های مختلف در پروژه های دارای محدودیت فضا یا وزن
تفاوت ناودانی C و U در جدول اشتال
ناودانی‌های UPE و UPN یا UNP دو مدل ناودانی در جدول اشتال کلاسیک آلمانی هستند که مشخصات آن‌ها بر اساس استاندارد DIN 1026 تعریف می‌شود. این ناودانی‌ها با توجه به شکل ظاهری خود و تفاوت در مشخصات فنی مطابق جدول اشتال آلمان در بازار به نام ناودانی C و ناودانی U معروف هستند. در ناودانی UPE بال‌ها به‌صورت موازی و عمود بر جان با ضخامت یکنواخت قرار گرفته‌اند و شکل سطح مقطع آن‌ها شبیه حرف C انگلیسی است. اما ناودانی UPN یا UNP بال‌هایی مخروطی شکل و شیب دار دارد که ضخامت آن‌ها متغیر است. طبق استانداردهای جدول اشتال آلمانی، ناودانی UPE به‌دلیل ضخیم بودن بال‌ها وزن کمی بیشتر از UPN دارد اما استحکام و ظرفیت تحمل بار آن بهتر است.
ویژگی | ناودانی U (UPN/UNP) | ناودانی C (UPE) |
استاندارد مرجع در جدول اشتال | DIN 1026-1 | DIN 1026-2 |
ضخامت بال | کمتر از UPE | بیشتر از UPN |
عرض بال | کمتر از UPE | بال‌های کمی پهن‌تر از UPN |
ضخامت جان | کمتر از UPE | کمی بیشتر از UPN |
وزن | کمی سبک‌تر از UPN | بیشتر از UPN به‌دلیل ضخامت بیشتر بال |
ظرفیت باربری | متوسط | بالا |
سهولت نصب | معمولی | ساده‌تر به‌دلیل بال‌های موازی |
کاربرد | سازه‌های سبک یا متوسط | سازه‌های نیاز به استحکام ساختاری بالا |
البته لازم است توجه کنیم در بعضی مراجع، ناودانی C را به نام PFC هم می‌شناسند. این نامگذاری مربوط به جدول اشتال کلاسیک آلمانی نیست و با توجه به استاندارد بریتانیایی BS تولید می‌شود. البته در ایران منظور از ناودانی C همان ناودانی UPE با مشخصات منطبق با جدول اشتال آلمانی و استاندارد DIN است.
راهنمای استفاده از جدول اشتال ناودانی در محاسبه وزن و طراحی سازه‌های فلزی
جدول‌های اشتال موجود، برای دو نوع ناودانی UPE و UPN در دسترس است و با توجه به اطلاعات موجود در آن می‌‌توان محاسبات مربوط به سازه و همچنین وزن هر متر از ناودانی را به‌دست آورد. در این جدول اصطلاحات مهندسی وجود دارد که دانستن آن برای جاگذاری در فرمول‌های مربوط اهمیت دارد. این اصطلاحات در دو دسته مشخصههای اصلی و فرعی تقسیم‌بندی می‌شوند. مشخصههای اصلی اصطلاحات تخصصی مربوط به ابعاد ناودانی مانند ارتفاع، ضخامت بال، ضخامت جان، سطح مقطع و …هستند. مشخص‌های فرعی مانند شعاع ژیراسیون، مدول اینرسی، ممان اینرسی،…نیز مقادیری هستند که برای تحلیل دقیق‌تر در طراحی و محاسبات استاتیکی برای مهندسان سازه و عمران کاربرد دارند.
معرفی مشخصههای اصلی و فرعی ناودانی‌ها در جدول اشتال
برای آشنایی بیشتر، در چهار جدول زیر مشخصههای اصلی و فرعی دو ناودانی UPE و UPN را توضیح می‌دهیم. این اطلاعات برای مهندسان و دانشجویان فعال در این زمینه است و فعالان بازار برای محاسبات وزنی اولیه نیازی به دانستن آن‌ها ندارند. در بخش بعدی مطلب فرمول ساده محاسبه وزن با استفاده از جدول برای استفاده خریداران پروفیل ناودانی را نیز ارائه می‌کنیم.
مشخصههای اصلی ناودانی UPE در جدول اشتال
موارد زیر تعریف خلاصه اصطلاحات انگلیسی مشخصههای ابعادی اصلی ناودانی UPE است:
o b | پهنای بال ناودانی |
o h | ارتفاع جان ناودانی |
o t | ضخامت بال |
o s | ضخامت جان |
o h1 | ارتفاع داخل دهانه ناودانی |
o R | شعاع انحنای داخلی اتصال جان به باله |
o Q | شعاع کمانکش |
o d | ارتفاع داخلی دهانه منهای شعاع انحنای داخلی |
o emax | حداکثر فاصله از محور |
o emin | حداقل فاصله از محور |
o G | وزن مخصوص یک متر ناودانی |
o A | مساحت مقطع |
o AG | مساحت کلی |
o AL | محیط طول |
مشخصههای فرعی ناودانی UPE در جدول اشتال
موارد زیر تعریف خلاصه اصطلاحات انگلیسی مشخصههای فرعی برای محاسبات تحلیلی ناودانی UPE است:
o Wel.x | مدول x الاستیک محور |
o lx | شعاع ژیراسیون |
o ix | ممان اینرسی |
o Wpl.y | مدول y پلاستیک محور |
o ly | شعاع ژیراسیون |
o Avy | محیط برشی موازی با باله |
o Wpl.y | مدول y پلاستیک محور |
o Wel.y | مدول مقطع Y |
o Ss | حداقل فاصله بال تا جان |
o iy: Y | ممان اینرسی |
o lw | مدول اینرسی |
o Xm | مرکز برش از محور |
o Xs | محور برش از جان |
مشخصههای اصلی ناودانی UPN در جدول اشتال

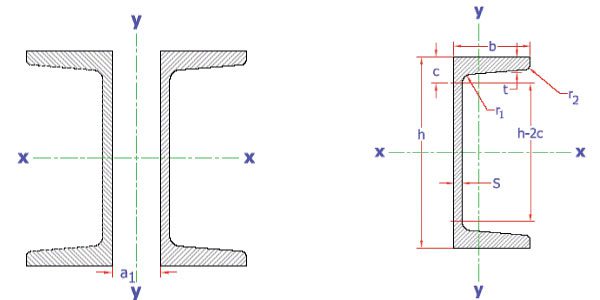

موارد زیر تعریف خلاصه اصطلاحات انگلیسی مشخصههای ابعادی اصلی ناودانی UPN است که برخی مشابه ناودانی UPE هستند.
o b | پهنای بال ناودانی |
o h | ارتفاع جان ناودانی |
o e | فاصله محور ثقل |
o s | ضخامت جان |
o t=R1 | شعاع انحنا داخلی اتصال جان به باله |
o R2 | شعاع لبه داخلی باله |
o Q | شعاع کمانکش |
o d | ارتفاع داخلی دهانه منهای شعاع انحنای داخلی |
o emax | حداکثر فاصله از محور |
o emin | حداقل فاصله از محور |
o G | وزن مخصوص یک متر ناودانی |
o A | مساحت مقطع |
o AG | مساحت کلی |
o AL | محیط طول |
مشخصههای فرعی ناودانی UPN در جدول اشتال
موارد زیر تعریف خلاصه اصطلاحات انگلیسی مشخصههای فرعی ناودانی UPN برای محاسبات تحلیلی مهندسی است که بسیاری از آن‌ها مشابه ناودانی UPE هستند.
o Wel.x | مدول x الاستیک محور |
o lx | شعاع ژیراسیون |
o ix | ممان اینرسی |
o Wpl.y | مدول y پلاستیک محور |
o ly | شعاع ژیراسیون |
o Avy | محیط برشی موازی با باله |
o Wpl.y | مدول y پلاستیک محور |
o Wel.y | مدول مقطع Y |
o Ss | حداقل فاصله بال تا جان |
o iy: Y | ممان اینرسی |
o lw | مدول اینرسی |
o lt | مقدار ثابت اینرسی پیچشی |
o Ym | مرکز برش از محور |
محاسبه وزن ناودانی با توجه به جدول اشتال
فرمول‌های دستی و آنلاین بسیاری برای محاسبه وزن ناودانی وجود دارد. اما استفاده از اطلاعات جدول اشتال برای این کار اعدادی دقیق را در اختیار خریدار قرار می‌دهد. اطلاعات وزنی ناودانی برای برآورد قیمت آن با توجه به طول شاخه کاربرد دارد. البته تامین‌کنندگان معتبر مشاوره لازم در این خصوص را ارائه می‌دهند.
فرمول کلی برای محاسبه وزن ناودانی به شکل زیر است:
وزن ناودانی = طول ناودانی (متر) × وزن اشتال هر شاخه ناودانی (کیلوگرم بر متر)
برای استفاده از این فرمول لازم است با دانستن سایز ناودانی به جدول اشتال وزنی ناودانی مراجعه کنیم. به عنوان مثال اگر نوع ناودانی UPN و سایز آن ۸ باشد، مطابق جدول نمونه زیر وزن را محاسبه می‌کنیم.
در ناودانی سایز ۸، ارتفاع جان برابر ۸ سانتی‌متر یا ۸۰ میلی‌متر است. بنابراین در جدول مربوط به ناودانی سنگین UPN به ردیف ۸۰ از سایز مراجعه می‌کنیم. در این ردیف وزن هر متر ناودانی سنگین سایز ۸، برابر ۸.۶۴ کیلوگرم بر متر است. بنابراین وزن شاخه ۱۲ متری ناودانی سنگین سایز ۸ برابر ۱۰۳.۶۸ کیلوگرم و وزن شاخه ۶ متری ناودانی سنگین سایز ۸ برابر ۵۱.۸۴ کیلوگرم است.
به همین ترتیب طبق جدول اشتال، وزن شاخه ۱۲ متری ناودانی سنگین سایز ۶ برابر ۶۰.۸۴ کیلوگرم است.
دانلود فایل PDF جدول اشتال ناودانی
برای دسترسی بهتر به مشخصات مربوط به جدول اشتال ناودانی، در لینک‌های زیر میتوانید جدول اشتال دو ناودانی UPN و UPE را دانلود کنید.
لینک دانلود فایل PDF جدول اشتال ناودانی UPN
لینک دانلود فایل PDF جدول اشتال ناودانی UPE
جمع‌بندی
جدول اشتال ناودانی برای محاسبه وزن و طراحی سازه‌های مهندسی کاربرد بسیاری نزد فعالان بازار، خریداران و مهندسان عمران دارد. در این جدول با توجه به مشخصات فنی معمول ابعادی و مشخصات مهندسی تخصصی می‌توانیم بسیاری از محاسبات مربوط را انجام دهیم. جدول اشتال کلاسیک بر اساس استاندارد DIN آلمان تنظیم شده و در آن مشخصات دو نوع ناودانی UPN و UPE آورده شده است. اطلاعات این جدول برای مهندسان عمران نیز مرجعی دقیق برای محاسبات سازه محسوب می‌شود. خریداران انواع ناودانی نیز می‌توانند با مراجعه به این جدول و با توجه به سایز ناودانی از طریق فرمولی ساده وزن کالا را محاسبه و سپس قیمت کل را با مراجعه به تامین‌کنندگان تعیین کنند. در صورت تمایل به دریافت اطلاعات بیشتر، مشاوره تخصصی و استعلام قیمت انواع ناودانی‌های استاندارد با توجه به جدول اشتال میتوانید به دو صورت آنلاین یا تلفنی با شرکت نیک فولاد تماس بگیرید.
