جدول اشتال قوطی ابزار اصلی برای محاسبه دقیق وزن و طراحی سازههای مهندسی است. اما نحوه کار با این جدول برای فعالان بازار آهن و مهندسان عمران کمی متفاوت است و هر یک با توجه به نیازخود جدول اشتال ساده یا تخصصی را استفاده میکنند. انتخاب استانداردترین و با کیفیتترین قوطی برای خرید، محاسبه وزن، استعلام قیمت و انجام محاسبات فنی از مهمترین کاربردهای این جدول است. جدول اشتال قوطی با توجه به شکل سطح مقطع آن در دو دسته جدول اشتال قوطی مربعی و مستطیلی مطابق استاندارد DIN آلمان برای کاربران از منابع معتبر قابل دسترس است.اگر می خواهید اطلاعات بیشتری درباره پروفیل به دست آورید، می توانید به مقاله پروفیل چیست و انواع آن، سری بزنید. در این مطلب بعد از توضیح مفاهیم اولیه، کاربرد جدول اشتال وزن قوطی مربع و مستطیل، راهنمای استفاده و همچنین فایل PDF مربوط به آنرا برای دانلود تشریح میکنیم.
جدول اشتال قوطی چیست و چه کاربردی دارد؟
جدول اشتال قوطی یک مرجع استاندارد مهندسی برای قوطی است که در آن اطلاعات دقیق فنی مربوط به این پروفیل برای استفاده مهندسان طراحی سازه و همین طور فعالان بازار آهن نوشته شده است. در این جدول بر حسب نیاز میتوان اطلاعات دقیق ابعاد و مشخصات مکانیکی مانند گشتاور اینرسی، مقاومت خمشی و برشی و سایر موارد را مطابق استاندارد DIN آلمان بهدست آورد. مهندسان برای انجام محاسبات با استفاده از نرمافزارهای طراحی سازه دادههای جدول اشتال را بهکار میبرند و فعالان بازار آهن هم با توجه به سایز قوطی و محاسبه وزن استاندارد، قیمت کل را بهدست میآورند. جدول اشتال بهدلیل سادگی استفاده و قدیمیتر بودن یکی از محبوبترین ابزارها برای گروههای مختلف است.
کاربرد جدول اشتال
جدول اشتال علاوه بر استاندارد مرجع برای طراحان سازه و مهندسان عمران، راهنمای خرید انواع پروفیل از جمله قوطی است. بر این اساس کلیه فعالان حوزه فعال نیز میتوانند از آن برای ارزیابی کیفیت قوطی استفاده کنند. مهمترین مزیتهای این جدول به شرح زیر است:
- برآورد دقیق وزن استاندارد قوطی برای طراحی سازه
- انتخاب باکیفیتترین و ایمنترین قوطی برای استفاده در سازه
- دسترسی آسان و سریع طراحان و مهندسان سازه به ابعاد استاندارد قوطی
- برآورد قیمت پروفیل با توجه به سایز استاندارد قوطی برای فعالان بازار آهن
ابعاد و مشخصات پروفیل آهنی طبق جدول اشتال
در جدول اشتال مشخصات فنی و مکانیکی مربوط به دو نوع قوطی مربع و مستطیلی ذکر شده است. قوطیهای مربع به دلیل طول و عرض برابر خود توزیع بار سازه در آنها یکنواخت است و بیشتر در ستون و خرپای سازههای سبک، قاب درب و پنجره به کار میروند. نوع مستطیلی هم در تیرها، قابها و سازههای صنعتی سنگین کاربرد دارد. مطابق جدول اشتال این دو نوع قوطی ابعاد و وزن متفاوتی به شرح زیر دارند:

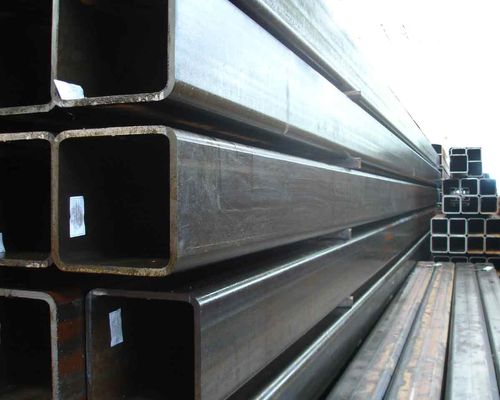

جدول اشتال قوطی مربعی

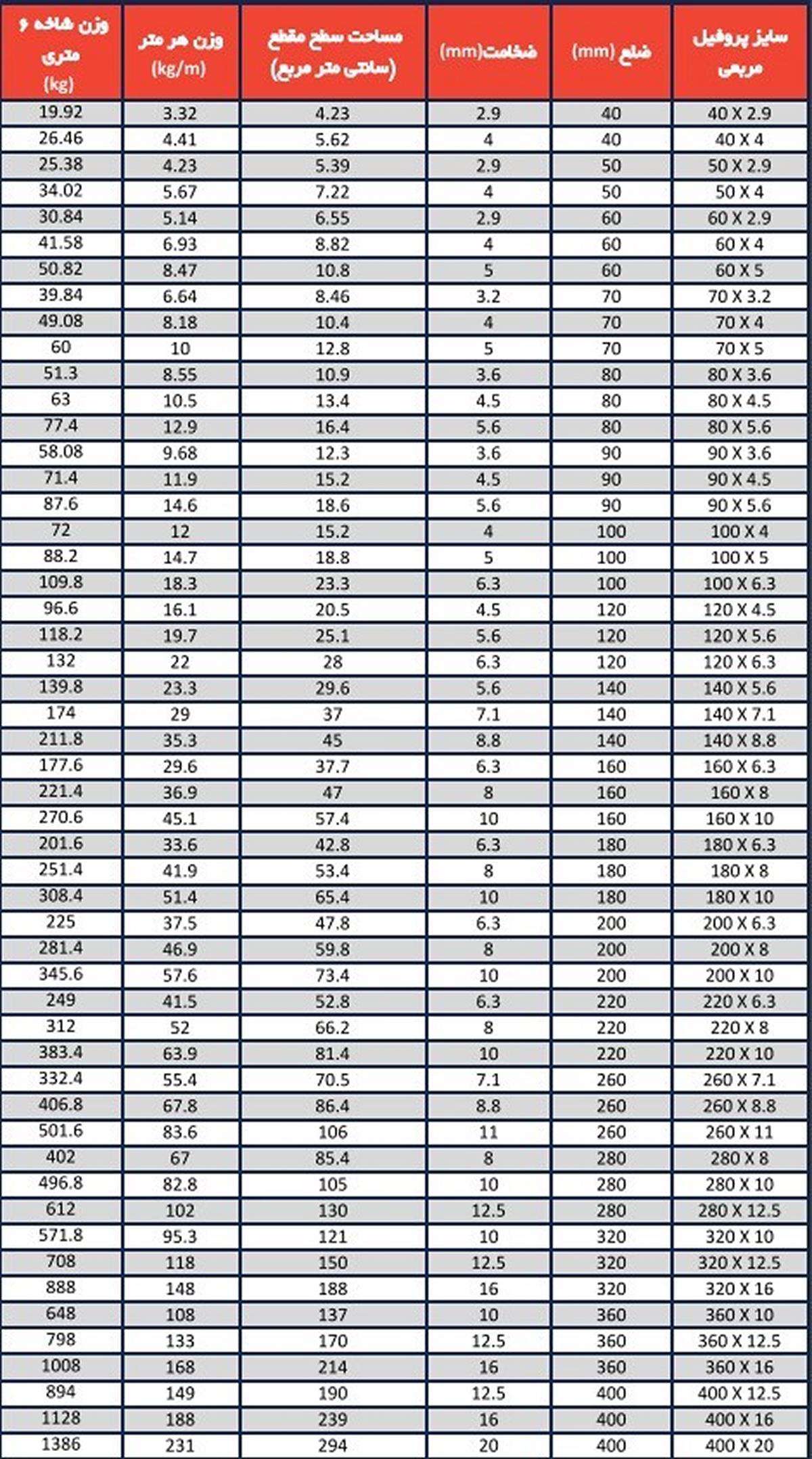

در قسمت مربوط به سایز این نوع پروفیل قوطی دو عدد مربوط به اندازه ضلع مقطع و ضخامت دیواره قوطی بر حسب میلیمتر نوشته شده است. بهعنوان مثال اگر در جدولی با عدد ۲×۲۰ را دیدیم، یعنی سصح مقطع قوطی ضلع ۲۰ میلیمتر و ضخامت ۲ میلیمتر دارد. البته در برخی جدولها هم در ستون اول فقط ابعاد قوطی با یک یا دو عدد مشخص است. بهعنوان مثال قوطی سایز ۲۰ یا ۲۰×۲۰ و در ستون دوم ضخامت میآید. نمونهای از جدول اشتال خلاصه مربوط به مشخصات وزنی و ابعاد معمول قوطی به شکل تصویر زیر است. با این حدول خلاصه به راحتی و با توجه به ابعاد قوطی وزن هر متر طول قوطی به دست میآید.

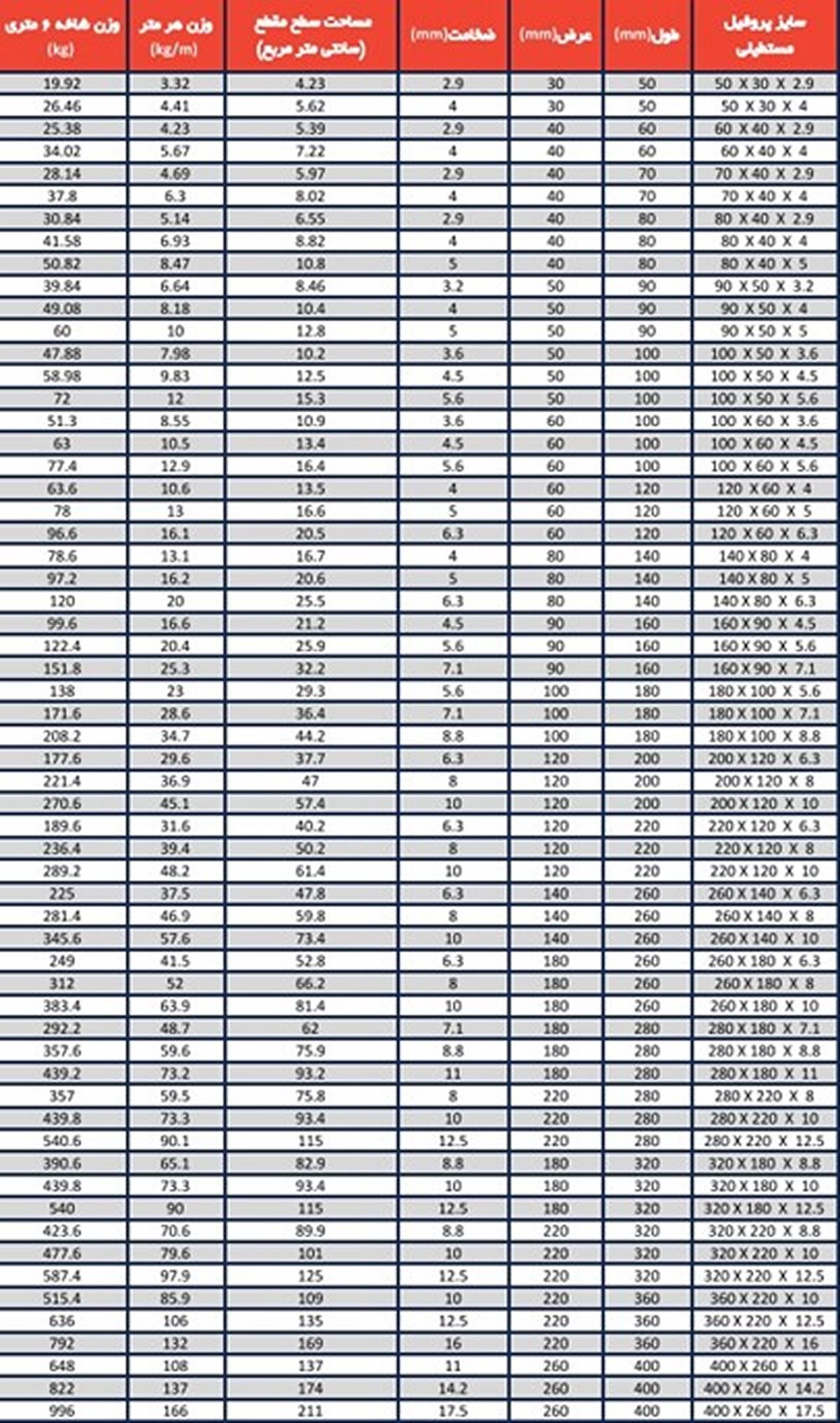

جدول اشتال قوطی مستطیلی
در ستون اول جدول اشتال قوطی مستطیلی سه عدد مربوط به طول، عرض و ضخامت دیواره (مانند ۲×۲۰×۳۰) بر حسب میلیمتر نوشته میشود. همچنین مانند نوع مربعی، در برخی موارد ستون اول مربوط به طول و عرض قوطی و ستون دوم مربوط به ضخامت است. با داشتن اطلاعات مربوط به ابعاد قوطی، وزن هر متر طول آن از جدول اشتال قابل محاسبه است.
تفاوت قوطی سبک و سنگین در جدول اشتال
ضخامت ورق قوطیهای سبک کمتر از نوع سنگین است، بنابراین وزن واحد طول قوطی سبک نیز در جدول اشتال کمتر از قوطی سنگین خواهد بود. با توجه به این موضوع استحکام و مقاومت قوطیهای سنگین بالاتر است . بنابراین مشخصاتی مانند ممان اینرسی (Ix و Iy) نشاندهنده مقاومت پروفیل در برابر خمش و تحمل بار خمشی مقطع (Wx, Wy) آن نیز در جدول اشتال نسبت به قوطی سبک مقادیر بالاتری دارد. به همین دلیل قوطیهای سنگین برای سازههای صنعتی و سنگین کاربرد بیشتر استفاده میشوند. آیا می دانید تفاوت پروفیل سبک و سنگین چیست؟
راهنمای انتخاب پروفیل مناسب از جدول اشتال
فعالان بازار و مهندسان سازه هر یک با توجه به نیاز خود به شکل متفاوتی میتوانند پروفیل قوطی مناسب خود را از جدول اشتال انتخاب کنند.
راهنمای انتخاب قوطی مناسب از جدول اشتال ویژه فعالان بازار آهن
برای فعالان بازار آهن، وزن قوطی برای انتخاب بهترین کیفیت آن اهمیت دارد. این جدول در موارد زیر راهنمای خوب برای این دسته از افراد است:
محاسبه وزن قوطی برای استعلام قیمت دقیقتر و برآورد هزینه حمل بار

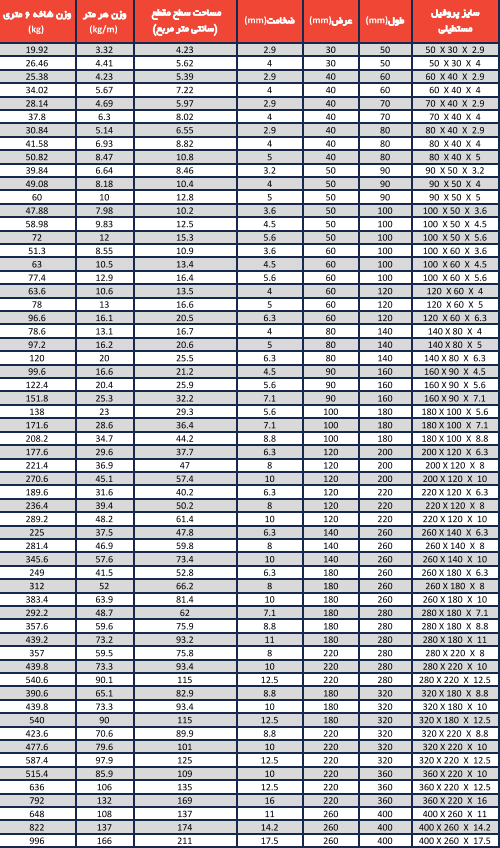

فرض میکنیم یک قوطی مستطیلی در ابعاد ۲.۹×۳۰×۵۰ داریم. طبق جدول اشتال وزن هر متر این قوطی ۳.۳۲ کیلوگرم بر متر است که برای شاخه شش متری برابر ۱۹.۹۲ کیلوگرم میشود. بنابراین با داشتن این عدد و مراجعه به فروشندگان معتبر میتوانیم قیمت دقیق بازای هر کیلوگرم قوطی و هزینه حدودی حمل آنرا محاسبه کنیم.
مشخص کردن قوطی جایگزین با نزدیکترین اطلاعات فنی به جدول اشتال در صورت کمبود آن در بازار
به عنوان مثال اگر قوطی ۲۰×۲۰ با ضخامت ۲ میلیمتر در بازار موجود نباشد، میتوانیم با مراجعه به جدول اشتال نزدیکترین قوطی مربعی از لحاظ وزن یا مقاومت خاص را پیدا کنیم. سپس با مشاوره فروشنده معتبر قوطی جایگزین را برای پروژه خود خریداری کنیم.
راهنمای انتخاب قوطی مناسب از جدول اشتال ویژه مهندسان و طراحان سازه
اما مهندسان و طراحان سازه با استفاده از اطلاعات فنی و تخصصی موجود در جدول اشتال، مناسبترین سایز قوطی را طی مراحل زیر انتخاب میکنند:
- تعیین کاربرد قوطی (سازه سنگین یا سبک، قاب در و پنجره، شاسی ماشین)
- محاسبه بار وارده به سازه و مشخصات فنی مربوط به میزان تحمل فشار، خمش، برش
- انتخاب چند سایز قوطی با نزدیکترین مقادیر نسبت به محاسبات فنی
- مقایسه ویژگیها و انتخاب بهترین قوطی متناسب با نیاز
نحوه استفاده از جدول اشتال قوطی در محاسبات مهندسی و سازهای
در جدول اشتال قوطی، مهندسان سازه از اصطلاحات فنی موجود برای محاسبه تحمل ظرفیت بار، تنش و مقاومت از طریق نرم افزارهای مربوط استفاده میکنند. تعریف مهمترین این پارامترها به شرح زیر است:
مشخصه | تعریف |
Dimensions (mm) | ابعاد قوطی شامل عرض، ارتفاع و ضخامت دیواره (میلیمتر) |
Width (B) | عرض قوطی |
Height (H) | ارتفاع قوطی |
Wall Thickness (t) | ضخامت دیواره قوطی |
Cross-sectional Area (A) | سطح مقطع قوطی (بر حسب میلیمتر مربع یا سانتیمتر مربع) |
Perimeter (U) | محیط مقطع (طول کل لبههای مقطع) |
Moment of Inertia (Ix, Iy) | ممان اینرسی نسبت به محورهای اصلی (mm⁴) |
Section Modulus (Wx, Wy) | ضریب مقطع (mm³) |
Radius of Gyration (ix, iy) | شعاع ژیراسیون (mm) |
Weight per meter (kg/m) | وزن هر متر طول قوطی بر حسب کیلوگرم |
دانلود جدول اشتال قوطی
برای دسترسی آسانتر به اطلاعات مورد نیاز، از لینکهای زیر میتوانید جدول اشتال انواع قوطی را دانلود کنید.
دانلود جدول اشتال قوطی مربعی بهصورت PDF
دانلود جدول اشتال قوطی مستطیلی بهصورت PDF
جمعبندی
جدول اشتال قوطی یکی از ابزارهای استاندارد برای طراحی سازه و ارزیابی دقیق وزن انواع قوطی سبک و سنگین است. در این جدول میتوانیم مشخصات دقیق فنی و وزنی قوطیهای مربعی و مستطیلی را با توجه به ابعاد و ضخامت آنها استخراج کنیم. مهندسان سازه از جدول اشتال قوطی برای انجام محاسبات فنی و انتخاب بهترین و باکیفیتترین قوطی استفاده میکنند. خریداران و پیمانکاران نیز از با در دست داشتن ابعاد قوطی بهراحتی میتوانند وزن قوطی مورد نیاز خود را بهدست آوردند و بعد از مراجعه به تامینکنندگان معتبر قیمت آن را استعلام کنند. در صورت نیاز به اطلاعات تکمیلی و دریافت قیمت روز انواع قوطی سبک و سنگین مربعی و مستطیلی در بالاترین کیفیت میتوانید ضمن دریافت مشاوره تخصصی رایگان با کارشناسان شرکت نیک فولاد در تماس باشید.
