تیرچه بلوک یکی از رایجترین سیستمهای اجرای سقف در ساختمانهای بتنی و فولادی است که از ترکیب تیرچههای پیشساخته و بلوکهای پرکننده تشکیل میشود. این سیستم به دلیل سرعت اجرای بالا، وزن کمتر نسبت به سقفهای سنتی و هزینه اقتصادی در بسیاری از پروژههای ساختمانی مورد استفاده قرار میگیرد.
در سقف تیرچه بلوک، تیرچهها بهعنوان عضو باربر عمل میکنند و بلوکها نقش پرکننده دارند. پس از قرارگیری تیرچه و بلوک، بتن روی سقف ریخته میشود تا یک دال بتنی یکپارچه ایجاد شود که بارهای وارد بر سقف را به تیرها و ستونهای سازه منتقل میکند.
به دلیل مزایای فنی و اقتصادی، سقف تیرچه بلوک یکی از محبوبترین سیستمهای سقف در ساختمانهای مسکونی، تجاری و اداری محسوب میشود.
سقف تیرچه بلوک چگونه کار میکند؟
در این سیستم، تیرچهها در فواصل مشخص کنار یکدیگر قرار میگیرند و بلوکها بین آنها قرار داده میشوند. سپس روی این مجموعه یک لایه بتن ریخته میشود که به آن بتن پوششی یا بتن درجا گفته میشود.
عملکرد سازهای این سقف به این صورت است که:
- تیرچهها بارهای سقف را تحمل میکنند
- بتن روی سقف باعث یکپارچگی سیستم میشود
- بلوکها وزن مرده سقف را کاهش میدهند
- بار نهایی به تیرها و ستونهای ساختمان منتقل میشود
این ترکیب باعث میشود سقف در برابر بارهای مختلف مقاومت و پایداری مناسبی داشته باشد.

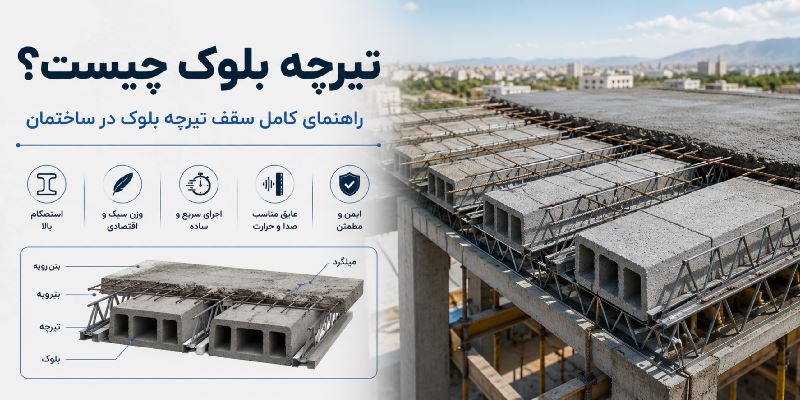

اجزای سقف تیرچه بلوک
سیستم تیرچه بلوک از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد سازه دارند.
تیرچه
تیرچه مهمترین عضو باربر در این سیستم است و معمولاً به صورت پیشساخته تولید میشود. تیرچهها بارهای سقف را تحمل کرده و آنها را به تیرهای اصلی منتقل میکنند.
انواع رایج تیرچه شامل:
- تیرچه بتنی
- تیرچه کرومیت
- تیرچه پیشتنیده
بلوک
بلوکها بین تیرچهها قرار میگیرند و نقش آنها پر کردن فضای بین تیرچهها و کاهش وزن سقف است.
انواع بلوک مورد استفاده در این سیستم عبارتاند از:
- بلوک سفالی
- بلوک سیمانی
- بلوک پلی استایرن (یونولیت)
بتن پوششی
پس از نصب تیرچه و بلوک، روی سقف بتن ریخته میشود که باعث یکپارچه شدن سقف و افزایش مقاومت آن میشود.
این بتن معمولاً شامل:
- بتن سازهای
- شبکه میلگرد حرارتی
میلگرد حرارتی
میلگردهای حرارتی برای جلوگیری از ترک خوردگی بتن در اثر تغییرات دما در سقف استفاده میشوند و معمولاً به صورت شبکهای روی تیرچهها قرار میگیرند.
برای اجرای شبکه میلگرد حرارتی در سقف تیرچه بلوک از میلگردهای سایز پایین استفاده میشود و اطلاع از قیمت میلگرد میتواند به برآورد دقیق هزینه اجرای سقف کمک کند.
انواع تیرچه بلوک
سقف تیرچه بلوک با توجه به نوع تیرچه مورد استفاده به چند دسته تقسیم میشود.
تیرچه بلوک بتنی
در این نوع از تیرچههای بتنی پیشساخته استفاده میشود. این سیستم یکی از متداولترین روشهای اجرای سقف در ساختمانهای مسکونی است.
ویژگیها:
- هزینه مناسب
- دسترسی آسان
- اجرای ساده
تیرچه بلوک کرومیت
در این سیستم از تیرچههای فلزی کرومیت استفاده میشود که امکان اجرای سقف بدون شمعبندی را فراهم میکنند.
مزایا:
- سرعت اجرای بالا
- حذف شمعبندی
- مناسب برای پروژههای سریع
تیرچه بلوک پیشتنیده
در این نوع، تیرچهها با تکنولوژی پیشتنیدگی تولید میشوند که باعث افزایش مقاومت و کاهش مصرف مصالح میشود.
مزایا:
- وزن کمتر سقف
- مقاومت بالا
- کاهش مصرف بتن
مزایای سقف تیرچه بلوک
استفاده از سیستم تیرچه بلوک مزایای متعددی دارد که باعث شده در بسیاری از پروژهها مورد استفاده قرار گیرد.
مهمترین مزایای این سیستم عبارتاند از:
- کاهش وزن سقف نسبت به برخی سیستمهای سنتی
- سرعت اجرای بالا
- صرفهجویی در مصرف بتن
- عایق مناسب حرارتی و صوتی
- کاهش هزینههای ساخت
به همین دلیل این سیستم یکی از اقتصادیترین روشهای اجرای سقف در ساختمان محسوب میشود.
معایب سقف تیرچه بلوک
با وجود مزایای زیاد، این سیستم محدودیتهایی نیز دارد.
برخی از معایب آن عبارتاند از:
- محدودیت در دهانههای بزرگ
- نیاز به دقت در اجرای شمعبندی
- حساسیت در مرحله بتنریزی
- احتمال ترک در صورت اجرای نادرست
با اجرای صحیح و رعایت ضوابط فنی، بسیاری از این مشکلات قابل کنترل هستند.
مراحل اجرای سقف تیرچه بلوک
اجرای صحیح سقف تیرچه بلوک برای عملکرد مناسب سازه بسیار مهم است. مراحل اجرای این سیستم به طور معمول شامل موارد زیر است:
- اجرای شمعبندی و زیرسازی سقف
- قرار دادن تیرچهها در فواصل مشخص
- قرار دادن بلوکها بین تیرچهها
- نصب میلگردهای حرارتی
- بتنریزی روی سقف
- عملآوری بتن
رعایت این مراحل باعث میشود سقف از استحکام و دوام کافی برخوردار باشد.
نکات مهم در طراحی سقف تیرچه بلوک
برای اجرای ایمن و اصولی سقف تیرچه بلوک باید برخی نکات فنی رعایت شود:
- فاصله تیرچهها باید مطابق نقشه سازه باشد
- ضخامت بتن پوششی باید استاندارد باشد
- استفاده از میلگرد حرارتی الزامی است
- کیفیت بتن و مصالح باید کنترل شود
رعایت این نکات باعث افزایش ایمنی و طول عمر سقف خواهد شد.
جمعبندی
تیرچه بلوک یکی از رایجترین سیستمهای اجرای سقف در ساختمان است که از ترکیب تیرچههای باربر و بلوکهای پرکننده تشکیل میشود. این سیستم به دلیل سرعت اجرا، هزینه مناسب و وزن کمتر در بسیاری از پروژههای ساختمانی مورد استفاده قرار میگیرد.
اجرای صحیح این سیستم و رعایت ضوابط فنی میتواند باعث افزایش مقاومت سازه و کاهش هزینههای ساخت شود.
سوالات متداول
تیرچه بلوک چیست؟
تیرچه بلوک یک سیستم سقف ساختمانی است که از ترکیب تیرچههای باربر و بلوکهای پرکننده تشکیل میشود و پس از بتنریزی یک دال بتنی یکپارچه ایجاد میکند.
سقف تیرچه بلوک چه مزایایی دارد؟
از مهمترین مزایای آن میتوان به وزن کمتر سقف، سرعت اجرای بالا، صرفهجویی در مصرف بتن و کاهش هزینه ساخت اشاره کرد.
انواع تیرچه در سقف تیرچه بلوک چیست؟
رایجترین انواع تیرچه شامل تیرچه بتنی، تیرچه کرومیت و تیرچه پیشتنیده هستند.
بلوک مورد استفاده در این سقف چیست؟
بلوکهای سفالی، سیمانی و پلی استایرن (یونولیت) از رایجترین بلوکهای مورد استفاده در سقف تیرچه بلوک هستند.
