جدول اشتال ناودانی

جدول اشتال ناودانی و راهنمای استفاده از آن

آنچه در « جدول اشتال ناودانی و راهنمای استفاده از آن » خواهید خواند:

  • جدول وزن ناودانی
  • جدول اشتال ناودانی سبک و سنگین

برای انتخاب ناودانی مناسب برای یک سازه باید مشخصه هایی مانند سایز، وزن و استاندارد آن را بررسی کرد. جدول اشتال ناودانی بهترین گزینه برای بررسی و انتخاب بهترین ناودانی با مناسب‌ترین مشخصه ها است. دراین جدول اطلاعات معتبری در رابطه با سطح مقطع، شعاع، وزن، انحنا و سایر مشخصه های ناودانی در دسترس شما قرار خواهد گرفت. اما برای اینکه بتوانید از این ابزار مهم درست استفاده کنید، لازم است اطلاعات تکمیلی درباره جدول اشتال ناودانی داشته باشید.

جدول وزن ناودانی

ناودانی یک سطح مقطع فولادی است که یکدست نبوده و دارای خمیدگی و اختلاف ضخامت قابل توجهی در اجزای خود است. روش محاسبه وزن این محصول پیچیده تر از روش محاسبه وزن سایر مقاطع فولادی است. جدول وزن ناودانی که بخشی از جدول استاندارد اشتال است، با در نظر گرفتن این تفاوت‌ها، اطلاعاتی بسیار دقیق ارائه می‌دهد. در این جدول فرمولی تنظیم شده است که با استفاده از آن می‌توان وزن ناودانی در طول مشخص را محاسبه کرد. این جدول راهنمای خرید ناودانی می باشد.

با ضرب مساحت سطح مقطع ناودانی در طول مورد نظرتان، حجم مقطع به دست می‌آید. حجم ناودانی مورد نظر ضرب در چگالی ماده « 7.8 گرم بر سانتی‌متر مربع» وزن ناودانی در طول مشخص را تعیین می‌کند.

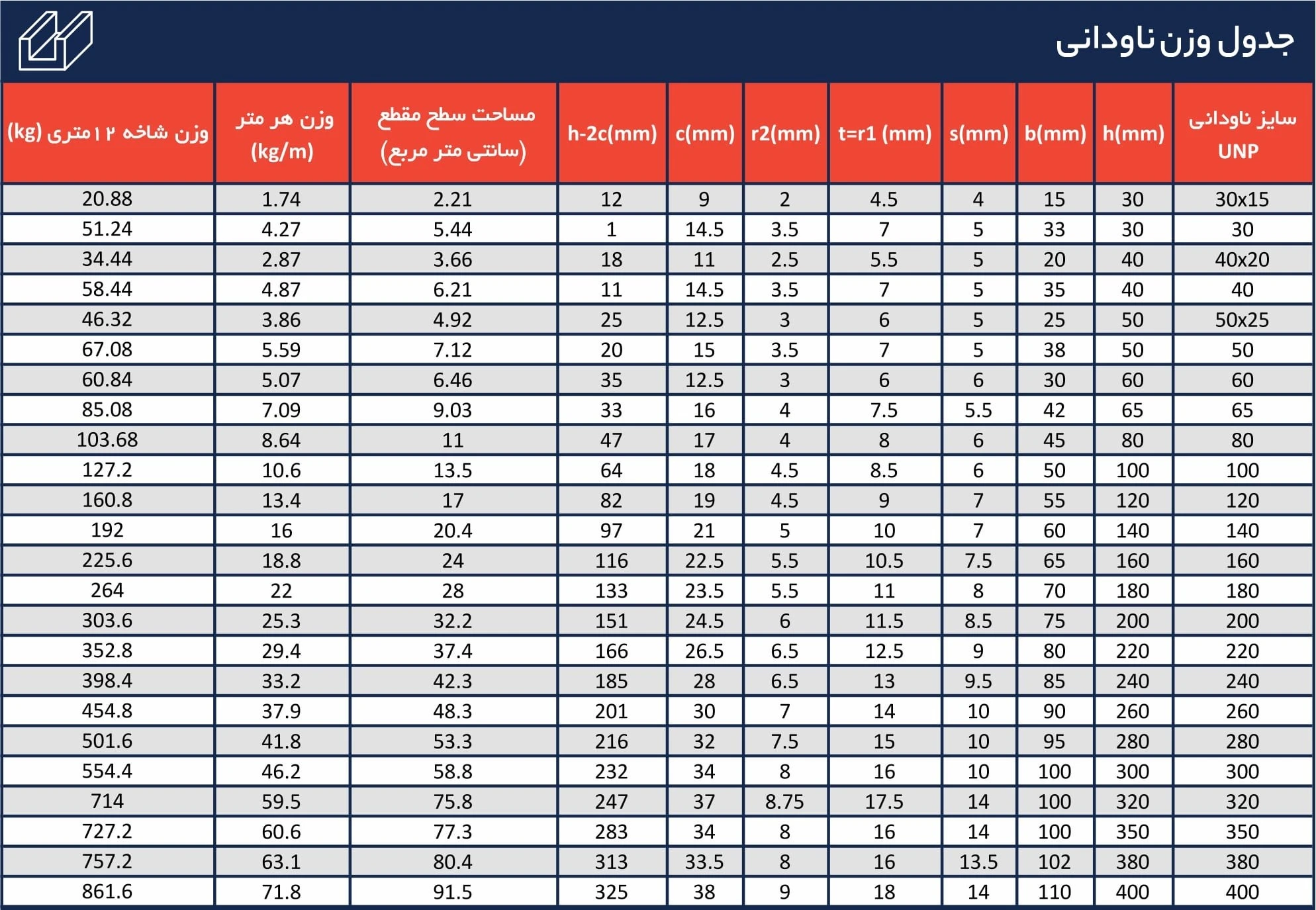

جدول وزن ناودانی

جدول اشتال ناودانی سبک و سنگین

ناودانی در دو نوع سبک و سنگین تولید می‌شود. مشخصه هایی که در جدول اشتال ناودانی درج شده است، مخصوص ناودانی‌های سنگین است. اعداد مربوط به مشخصه های ناودانی سبک کمتر از اعداد ناودانی سنگین بوده  و در جدول اشتال موجود نیستند. ناودانی های سبک نسبت به ناودانی های سنگین دارای کیفیت پایین‌تری نیز هستند.

راهنمای حروف انگلیسی درج شده در جدول اشتال ناودانی

جدول اشتال برای دو نوع ناودانی درج شده که در بعضی از فاکتورها مشترک و در برخی دیگر متفاوت هستند. به این ترتیب:

  • راهنمای مشخصه های اصلی جدول اشتال ناودانی UPE

این نوع ناودانی دارای دو لبه  کاملاً موازی است. معنی عبارات موجود در این بخش به شرح زیر است:

o b: پهنای بال ناودانی

o h : ارتفاع جان ناودانی

o t : ضخامت بال

o s: ضخامت جان

o h1: ارتفاع داخل دهانه ناودانی

o R: شعاع انحنای داخلی اتصال جان به باله

o Q: شعاع کمانکش

o d: ارتفاع داخلی دهانه منهای شعاع انحنای داخلی

o emax: حداکثر فاصله از محور

o emin: حداقل فاصله از محور

o G: وزن مخصوص یک متر ناودانی

o A: مساحت مقاطع

o AG: مساحت کلی

o AL: محیط طول

  • راهنمای حروف انگلیسی مشخصه های فرعی ناودانی UPE

این نوع ناودانی مشخصه های فرعی مربوط به خود را دارد که معنی آنها به شرح زیر است:

o Wel.x: مدول x الاستیک محور

o lx: شعاع ژیراسیون

o ix: ممان اینرسی

o Wpl.y: مدول y  پلاستیک محور

o ly: شعاع ژیراسیون

o Avy: محیط برشی موازی با باله

o Wpl.y: مدول y پلاستیک محور

o Wel.y: مدول مقطع Y

o Ss: حداقل فاصله بانه تا جان

o iy: Y ممان اینرسی

o lw: مدول اینرسی

o lt: مقدار ثابت اینرسی پیچشی

o Xm: مرکز برش از محور

o Xs: محور برش از جان

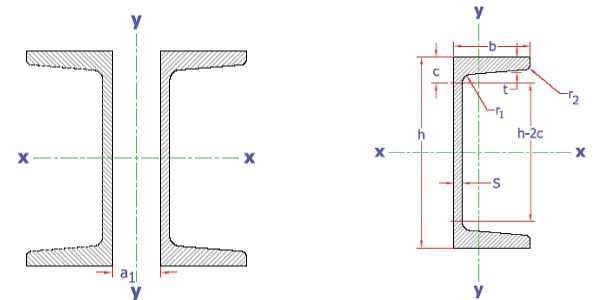

  • راهنمای مشخصه های اصلی جدول اشتال ناودانی UPN

این نوع ناودانی به صورت  تکی و یا دوبل برای بادبند، تیر و ستون بکار می‌روند. معنی اصطلاحات این بخش عبارتند از:

o b: پهنای باله ناودانی

o h: ارتفاع جان ناودانی

o e: فاصله محور ثقل

o s: ضخامت جان

o t=R1: شعاع انحنا داخلی اتصال جان به باله

o R2: شعاع لبه داخلی باله

o Q: شعاع کمانکش

o d: ارتفاع داخلی دهانه منهای شعاع انحنای داخلی

o emax: حداقل فاصله از محور

o emin: حداکثر فاصله از محور

o G: وزن مخصوص یک متر

o A: مساحت مقطع

o AL: محیط طول

o AG: مساحت کلی

  • راهنمای مشخصه های فرعی ناودانی UPN

مشخصه های فرعی این نوع ناودانی دارای معانی زیر است:

o Wel.x: مدول x الاستیک محور

o lx: شعاع ژیراسیون

o ix: ممان اینرسی

o Wpl.y: مدول y پلاستیک محور

o ly: شعاع ژیراسیون

o Avy: محیط برشی موازی با باله

o Wpl.y: مدول y  پلاستیک محور

o Wel.y: مدول مقطع Y

o Ss: حداقل فاصله بال تا جان

o iy: Y ممان اینرسی

o lw: مدول اینرسی

o lt: مقدار ثابت اینرسی پیچشی

o Ym: مرکز برش از محور

o Ys: محور برش از جان

اگر قصد خرید ناودانی را دارید با مطالعه این مقاله میتوانید به راحتی وزن ناودانی موردنظر خود را محاسبه کرده و با استعلام قیمت ناودانی از مجموعه نیک فولاد خریدی بدون نقص و با کیفیت را تجربه کنید.
